LBD-LCT型零序電流互感器
1 簡介
LBD-LCT系列零序電流互感器是電纜型，適合于電力、冶金、煤炭、鐵路、石油、化工、建材等行業的供電系統中使用。產品采用ABS工程塑料外殼，樹脂澆注成全密封，使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。外形設計為Ω形和方形兩種，美觀合理、結構新穎。絕緣性能好，外型美觀，具有靈敏度高、線性度好、運行可靠、安裝方便的特點，其性能優于一般的零序電流互感器。應用范圍廣泛，不僅適用電磁型繼電保護，還能適用于電子和微機保護裝置及小電流接地選線裝置，用戶可根據具體用途選用相適應的零序電流互感器。
2 使用環境
2.1環境溫度：-10℃～+60℃，日平均氣溫不超過+40℃。
2.2相對濕度：＜85%。
2.3大氣壓力：80kPa～200kPa。
2.4周圍介質無導電塵埃與導電金屬或使絕緣損壞腐蝕性氣體、霉菌等。
3 零序電流互感器通用技術指標
3.1交流電壓：0.38～66kV。
3.2電網頻率：50Hz。
3.3同名端：一次由互感器正面“L1”側穿入，二次為“K1”。
3.4檢驗依據：GB1208-2006《電流互感器》。
3.5所有產品提供整體和分體組合兩種方式，默認方式分體組合式。
4 零序電流互感器外形參數
4.1 Ω型產品示意圖；型號及安裝和外型尺寸。

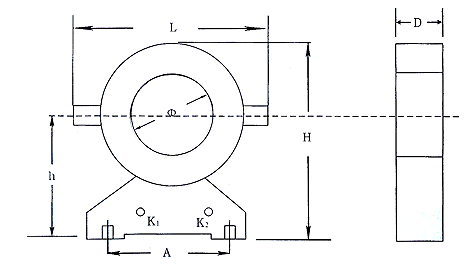

Ω型產品示意圖
Ω型產品型號及外型和安裝尺寸 單位：毫米
|
型號 |
內孔? |
寬度L |
高度H |
厚度D |
中心高h |
地腳尺寸 |
|
|
螺栓規格Md |
中心距A |
||||||
|
LCT-2 |
80 |
175 |
163 |
57 |
95 |
M8*25 |
110±1 |
|
LCT-3 |
100 |
205 |
198 |
56.5 |
115 |
M8*25 |
110±1 |
|
LCT-4 |
120 |
220 |
208 |
56 |
118 |
M8*25 |
110±1 |
|
LCT-6 |
160 |
308 |
300 |
82 |
165 |
M12*25 |
220±1 |
|
LCT-7 |
180 |
308 |
300 |
82 |
165 |
M12*25 |
220±1 |
|
LCT-8 |
200 |
308 |
300 |
82 |
165 |
M12*25 |
220±1 |
4.2 方型產品示意圖；安裝和外型尺寸。
方型產品示意圖
方型產品型號及外型和安裝尺寸 單位：毫米
|
型號 |
內孔? |
寬度L |
高度H
|
厚度D |
孔距B |
孔距C |
地腳中心距E |
地腳內螺孔 |
|
LCT-2D |
80 |
196 |
165 |
49 |
145 |
124 |
173 |
M8 |
|
LCT-3D |
100 |
216 |
187 |
54 |
158 |
138 |
193 |
M8 |
|
LCT-4D |
120 |
236 |
211 |
59 |
173 |
154 |
213 |
M8 |
|
LCT-5D |
140 |
275 |
250 |
73 |
202 |
180 |
255 |
M10 |
|
LCT-6D |
160 |
275 |
250 |
73 |
202 |
180 |
255 |
M10 |
|
LCT-7D |
180 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
LCT-8D |
200 |
360 |
325 |
75 |
260 |
240 |
330 |
M12 |
|
LCT-9D |
220 |
360 |
325 |
75 |
260 |
240 |
330 |
M12 |
|
LCT-10D |
240 |
360 |
325 |
75 |
260 |
240 |
330 |
M12 |
|
LCT-11D |
260 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
LCT-13D |
300 |
464 |
412 |
81 |
290 |
340 |
428 |
M12 |
LCT-4D另提供一款特制型號，尺寸和電氣技術參數如下：
方型 單位：毫米
|
型號 |
內孔Φ |
寬度L |
厚度D |
高度H |
孔距B |
孔距C |
地腳中心距E |
地腳內螺孔 |
|
LCT-4D |
120 |
300 |
81 |
268 |
217 |
179 |
270 |
M12 |
5 零序電流互感器參數選擇選定原則
5.1選線裝置配套零序電流互感器的選擇
與我公司選線裝置配套的零序電流互感器已按默認電氣參數定制，客戶選型時只需根據電纜型號配比相應的零序電流互感器（默認Ω型）即可，無需再提供電氣參數要求。
5.2保護裝置配套零序電流互感器的選擇
5.2.1定貨提供如下數據：
1、 產品型號、內孔直徑；
2、一次零序電流、二次零序電流（或電流比）；
3、二次負荷容量（VA）或負載阻抗；
4、準確級（如果有）；
5、外型選擇：Ω型、方型可任意選擇。
5.2.2電氣技術參數參照表
二次電流為1A標準
|
額定電流比（A） |
額定二次容量（VA） |
對應額定二次負載（Ω） |
|
50/1 |
1 |
1 |
|
75/5 |
5 |
0.2 |
|
75/1 |
1 |
1 |
|
100/5 |
7.5 |
0.3 |
|
100/1 |
10 |
10 |
|
150/5 |
10 |
0.4 |
|
200/5 |
10 |
0.4 |
|
200/1 |
10 |
10 |
|
300/5 |
20 |
0.8 |
|
300/1 |
15 |
15 |
|
600/1 |
30 |
30 |
|
600/5 |
60 |
2.4 |
二次電流為5A標準
|
額定電流比（A） |
額定二次容量（VA） |
對應額定二次負載（Ω） |
|
50/5 |
5 |
0.2 |
|
50/5 |
10 |
0.4 |
|
50/1 |
5 |
5 |
|
50/1 |
10 |
10 |
|
75/5 |
15 |
0.6 |
|
75/1 |
10 |
10 |
|
100/5 |
20 |
0.8 |
|
100/1 |
20 |
20 |
|
150/5 |
30 |
1.2 |
|
200/5 |
40 |
1.6 |
|
300/5 |
60 |
2.4 |
（以上參數為實例列舉部分，以訂貨合同為準）：
6安裝使用說明
6.1零序電流互感器要遠離其它較強磁場或導磁體以防干擾造成影響。
6.2電纜終端盒（電纜頭）的接地線應和被監測電纜同時穿過互感器內孔并與電纜的金屬外壁保持絕緣。
6.3接線端子側向上。
6.4零序電流互感器的“K1”接裝置零序電流信號回路的“*”端。另一端接地并引至裝置的無“*”端。
6.5非使用端子在運行中必須保持開路。
6.6使用地腳螺絲水平安裝后的零序電流互感器其上方作用力不得超過5kg。
6.7整體的互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器；開口的零序互感器，在安裝前拆成兩半，其端面一定要擦凈，并在鐵芯端面均勻涂上一薄層凡士林，防止生銹。安裝時上下兩片要求對正，鐵芯接觸要嚴密，兩螺栓扣緊要適當。開口式互感器上下兩部分不可與其它互感器互換。
6.8質量10KG以上的互感器，如懸空使用地腳螺絲水平安裝，請加裝防斷列支架。
6.9零序電流互感器需單獨包裝，發運到現場后再進行安裝。
7現場電纜與互感器規格選擇參數。
|
CT規格 |
?80 |
?100 |
?120 |
?140 |
?160 |
?180 |
?200 |
?240 |
|
電纜截面 （mm2） |
3×50
|
3×70 3×95 |
3×120 3×150 3×185 |
2×(3×150) 3×240 3×300 |
2×(3×185) |
2×(3×240) |
3×(3×185) |
3×(3×240) 2×(3×300) 4×(3×185) |
