一、產品介紹

LBD-PXB系列偏磁式消弧線圈自動跟蹤補償成套裝置是基于多年的消弧線圈研發設計經驗與上海交通大學聯合研發的，具有自主知識產權的新一代消弧線圈產品。控制器采用高性能、低能耗32位嵌入式硬件平臺，全部元器件均為工業級或軍品級，大大提高了產品可靠性，元器件采用高精度器件，提高了電容電流測量精度和響應速度。本產品達到國內領先水平。

二、技術特點

? 動態補償，完全避免串聯諧振過電壓問題

本產品采用隨調方式，在電網正常運行時，不施加勵磁電流，將消弧線圈調諧到遠離諧振點的狀態，無需串聯阻尼電阻器，不會發生串聯諧振，從根本上解決了補償系統串聯諧振過電壓問題。

? 調節精度高

本產品可電控無極連續調節，利用施加直流勵磁電流達到連續調節電抗的目的，發生接地時，可以調節到全補償狀態，接地點基波殘留遠小于5A。

? 可靠性高，使用壽命長

本產品為全靜態結構，內部無任何運動部件，整套裝置無任何觸點，可靠性高，噪音小。

? 調節速度快

可以在不切斷高壓的情況下，以毫秒級的速度調節電抗值，全范圍響應時間不大于20ms。

? 調節范圍大

補償電流調節范圍大，上下限之比可達6～10倍。

? 控制系統功能完善

三、主要功能

? 電容電流檢測功能，實時檢測系統電容電流。

? 快速補償功能，使接地點殘流基波無功分量接近零。

? 自動和手動控制方式切換功能。

? 通訊功能：  可按用戶要求配置422/485串行接口，可同上位機、變電所監控裝置通訊，實時傳送電容電流、中性點電壓、裝置自檢信息，電網發生接地故障后傳送補償電流、殘流等信息。

? 配套選線功能：成套裝置可配置配套單相接地選線單元，監視可54條饋出支路，選線準確率95%以上（選配功能）。

? 具有雙套、多套并運功能；

? 裝置配有大屏幕點陣圖形液晶顯示器,可將系統運行狀態及參數即時顯示出來。

? 具有錄波功能：可以錄制單相接地故障前后母線信號波形（選配功能）。

? 打印功能（選配功能）。

? 故障記錄功能，可記錄255次故障信息。

注：選配功能須在訂貨時說明，否則將不提供。

四、性能指標

2 適用電壓等級：6KV、10KV、35KV

2 電容電流測量誤差≤2%

2 單相接地故障時殘流≤5A

2 故障響應時間≤20ms

五、成套裝置組成

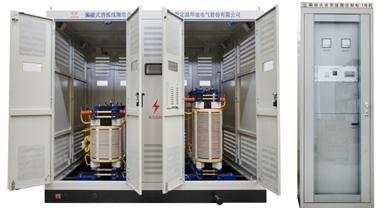

LBD-PXB偏磁式消弧線圈自動跟蹤補償成套裝置一般由以下幾部分組成:

（1）微機控制柜；

（2）偏磁式消弧線圈本體；

（3）如果是6kV和10kV系統則還有接地變壓器；如為35kV、66kV系統或發電機中性點則沒有接地變壓器；

（4）其他附件：如避雷器 、隔離開關、高壓真空開關及電力電纜等, 如需要我公司提供，須在訂貨時說明，否則將不提供。
