WXH微機綜合接地保護裝置-中性點故障處理柜
一、產品介紹本公司與湛江高壓開關廠聯合研制了WXH微機綜合接地保護裝置，本裝置原理先進，功能完善，自動化程度高，在安裝維護、可靠性、控制功能等方面比消弧線圈更有優勢，是小接地電流系統解決接地問題的理想選擇。
本裝置利用微機控制技術、過電壓保護技術和真空高壓開關等組成一套自動保護系統，在中性點非有效直接接地電力系統中，可以對雷電、操作、諧振以及弧光接地等各類過電壓進行限制；采用限制故障相的恢復電壓及恢復電壓的上升速度，快速消除間隙性弧光接地故障，采用短接母線上的PT開口三角繞組，消除非線性諧振故障，另外本裝置還具有準確的接地選線功能，為故障定位和故障排除提供依據，極大提高該類電網運行的安全性及供電的可靠性。
本裝置可廣泛應用于我國的電力、冶金、化工、煤炭和石油等行業的35KV及以下中性點非有效接點的配電網中。
二、技術特點
全面的過電壓保護功能，各類相對地及相與相之間的過電壓均被限制到較低的電壓水平，使系統的絕緣事故大大降低，由于母線過電壓被限制在較低的水平，原本可能引發的鐵磁諧振過電壓的可能性大大減少。
先進科學的消弧原理，多重手段保證弧光接地故障的快速消除，同時弧光過電壓被限制到較低的電壓水平，原來按設計規范要求應裝設消弧線圈的系統，可以不再裝設，而且其限制過電壓的功能將比裝設消弧線圈更好、更完善。
二次小電阻消諧，快速、安全、可靠。
新型選線原理，選線準確。
由裝置的工作原理可知，消弧的機理與系統接地電容電流大小無關，不改變系統的運行方式，無需考慮增容，便于電網的改造和遠景規劃。
占地小，節省系統投資，可替代PT柜，對于老站改造只需要把PT柜一換即可。
多臺消弧柜可協調工作，柜體間通過總線通訊，方便用戶查找故障線路。
整個裝置集成在一個高壓開關柜內，結構簡單，體積較小，安裝方便，價格低廉，相對于消弧線圈接地系統而言，具有較高的性能價格比。
裝置自動化程度高，運行和維護極為方便。
三、主要功能
過電壓保護功能，限制雷電過電壓、操作過電壓和相間過電壓。
替代消弧線圈，消除間歇性弧光接地故障，并具有的限制弧光接地過電壓的功能。
判斷接地故障，區分弧光接地、高阻接地和金屬性接地，并記錄接地故障信息，保存近20次接地故障信息，裝置掉電數據不丟失。
能區分單相接地和鐵磁諧振，快速消除PT鐵磁諧振，并記錄諧振故障信息，保存近20次諧振故障信息，裝置掉電數據不丟失。
替代電壓互感器柜，提供電壓監測功能。
大的36路選線功能，快速準確查找單相接地故障線路。
遠動功能：二進制方式進行編碼（可選）。
PT一次、二次側斷線報警功能。
高壓限流熔斷器熔斷報警功能。
通訊功能：裝置可以通過RS-232或RS-485通訊口與上位機通訊，通訊規約見附件《MODBUS RTU 通訊規約》

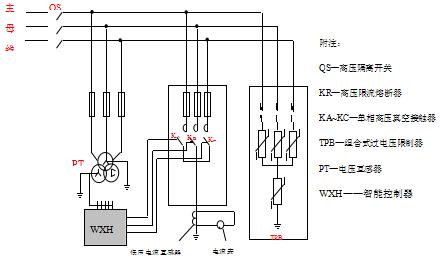

四、產品原理圖本公司生產的微機綜合接地保護裝置就是為了迅速消除中性點非直接接地系統弧光接地給電氣設備帶來的危害而研制的新技術產品。電氣原理圖如下：
五、外形尺寸
裝置的標準尺寸 (6KV、10KV) ：1000 × 1500 × 2300mm ( 寬×深×高 )；
裝置的標準尺寸 (35KV) ：2000 × 2400 × 2930mm ( 寬×深×高 )；
